80 20 Sistem Pembingkaian Penyemperitan-Modular Aluminium

80 20 Penyemperitan aluminium (80/20 Penyemperitan aluminium atau 8020 Penyemperitan aluminium) telah merevolusikan cara jurutera, pereka, dan penggemar mendekati pembingkaian struktur dan pembinaan adat.

Dikenali dengan reka bentuk t-slot tersendiri, Sistem pembingkaian aluminium modular ini menawarkan fleksibiliti yang tiada tandingannya, kemudahan perhimpunan, dan ekosistem komponen yang serasi.

1. Pengenalan

Konsep modulariti telah mengubah pelbagai industri, dan pembingkaian struktur tidak terkecuali. 80/20 Penyemperitan aluminium berdiri di barisan hadapan evolusi ini.

Definisi 80 20 Penyemperitan aluminium

80 20 Penyemperitan aluminium merujuk kepada jenis profil aluminium tersemperit, Terutamanya dicirikan oleh slot berbentuk T yang berjalan sepanjang panjangnya.

Nama "80/20" berasal 80/20 Inc., Perintis dalam profil dan aksesori aluminium T-slot. Hari ini, Ramai menggunakan istilah yang lebih luas untuk merujuk kepada sistem pembingkaian T-slot yang sama.

Extrusions ini bertindak seperti set erektor perindustrian ","Membenarkan penciptaan pelbagai struktur yang hampir tidak terbatas tanpa kimpalan atau alat khusus.

Dengan 8020 Penyemperitan aluminium digunakan untuk membina struktur yang 80% lengkap dalam 20% masa berbanding dengan kaedah tradisional, Oleh itu nama "80/20."

Kepentingan 80 20 dalam pembinaan dan reka bentuk modular

Kepentingan 80/20 Penyemperitan aluminium terletak pada keupayaannya untuk memperkasakan prototaip pesat, penyelesaian automasi tersuai, dan reka bentuk yang boleh dikonfigurasikan.

Ia menghapuskan keperluan untuk kaedah fabrikasi tradisional seperti kimpalan dan penggerudian untuk sambungan, mengurangkan masa pemasangan secara drastik dan kos buruh.

Modulariti ini menjadikannya sesuai untuk projek yang memerlukan pengubahsuaian yang kerap, Custom One-Off membina, atau garis pengeluaran berskala.

2. Gambaran keseluruhan 80/20 Aloi aluminium

Penamaan aloi dan piawaian industri (Mis., 6000-siri, ASTM B221)

80/20 Penyemperitan aluminium Profil kebanyakannya dihasilkan daripada aloi aluminium 6000 siri.

Aloi yang paling biasa yang akan anda hadapi untuk profil t-slot ini 6105-T5, 6063-T5/T6, Dan kadang -kadang 6061-T6.

Aloi ini semua menawarkan keseimbangan kekuatan yang baik, extrudability, Rintangan kakisan, dan kualiti kemasan permukaan, menjadikan mereka sesuai untuk sistem pembingkaian modular.

• 6105 Aloi: Sering dipilih untuk aplikasi T-slot kerana sifat mekanik minimum yang lebih tinggi berbanding dengan 6063 dalam suhu T5. Ia memberikan integriti struktur yang baik.
• 6063 Aloi: Dikenali dengan kemasan permukaan yang sangat baik dan extorability unggul, menjadikannya sesuai untuk profil di mana estetika adalah pertimbangan utama atau bentuk yang lebih rumit diperlukan. Ia masih cukup mantap untuk banyak keperluan pembingkaian.
• 6061 Aloi: Struktur yang sangat serba boleh dan digunakan secara meluas 6061 Penyemperitan aluminium. Dalam suhu T6, Ia menawarkan kekuatan yang lebih tinggi daripada kedua-dua 6105-T5 dan 6063-T5/T6. Walaupun ia boleh menjadi sedikit lebih mencabar untuk melepaskan profil T-slot yang sangat kompleks berbanding dengan 6063, kekuatannya yang lebih tinggi menjadikannya pilihan yang baik untuk lebih menuntut 80/20 Penyemperitan aluminium aplikasi.

Julat Komposisi Kimia

Komposisi kimia aloi 6000-siri yang digunakan untuk 80/20 Penyemperitan aluminium dikawal dengan teliti untuk mencapai sifat yang dikehendaki.

Magnesium (Mg) dan silikon (Dan) adalah elemen aloi utama.

Sifat fizikal utama

Sifat fizikal menyumbang dengan ketara kepada fleksibiliti 8020 Penyemperitan aluminium.

• Ketumpatan: Kira -kira 2.70 g/cm³ (0.0975 lb/in³).
• Julat lebur: Kira -kira 600 - 655 ° C. (1112 - 1211 ° f) untuk 6105/6063 aloi.
• Kekonduksian terma: Kira -kira 200 W/m · k (Untuk temperatur T5).
• Kekonduksian elektrik: Kira -kira 45-50% IACS (Untuk temperatur T5).
• Modulus keanjalan (Modulus Young): Kira -kira 69 GPA (10,000 ksi).
• Pekali pengembangan haba: Kira -kira 23.4 μm/m · ° C. (20-100 ° C.).

3. Sifat mekanikal & Rawatan haba 8020 Penyemperitan aluminium

Kekuatan dan kekakuan 8020 Penyemperitan aluminium bingkai bergantung pada sifat mekanikal aloi, dicapai melalui rawatan haba tertentu.

Tempers standard (T-slot biasanya T5 atau T6)

80/20 Penyemperitan aluminium profil paling sering dibekalkan di T5 atau T6 temperatur.

• T5 T5: Disejukkan dari proses pembentukan suhu tinggi (penyemperitan) dan kemudian berumur buatan. Ini adalah marah untuk 6105 dan 6063 aloi yang digunakan dalam profil t-slot, Menawarkan keseimbangan kekuatan dan keberkesanan kos yang baik.
• T6 Temper: Larutan haba yang dirawat dan kemudian berumur buatan. Temper ini memberikan kekuatan yang lebih tinggi daripada T5 dan digunakan di mana prestasi struktur maksimum diperlukan.

Kekuatan tegangan, Kekuatan hasil, Data pemanjangan

Sifat mekanikal menentukan kapasiti galas beban 80/20 Penyemperitan aluminium.

Bagaimana penuaan dan pelindapkejutan mempengaruhi kekakuan bingkai

Proses rawatan haba, termasuk pelindapkejutan (penyejukan pesat selepas rawatan haba penyemperitan atau penyelesaian) dan penuaan (Pengerasan hujan), sangat penting untuk membangunkan sifat mekanikal akhir.

• Pelindapkejutan: Pelindapkejutan pesat dari suhu penyemperitan (untuk T5) atau suhu rawatan haba penyelesaian (untuk T6) "Membekukan" elemen aloi (Mg dan si) dalam penyelesaian pepejal supersaturated.
• Penuaan: Penuaan buatan berikutnya pada suhu terkawal (Mis., 175-200° C selama beberapa jam) menyebabkan precipitates halus magnesium silicide (Mg₂si) untuk membentuk seluruh matriks aluminium. Ini mendakan bertindak sebagai halangan kepada pergerakan kehelan, meningkatkan kekuatan dan kekerasan dengan ketara (dan dengan itu kekakuan) daripada 80/20 Penyemperitan aluminium. Kawalan yang betul dari langkah -langkah ini memastikan prestasi yang konsisten dan optimum.

4. Ciri -ciri unik 80/20 Profil penyemperitan

Ciri yang menentukan 80/20 Penyemperitan aluminium adalah geometri T-slotnya.

Geometri T-slot modular dijelaskan

"T-slot" adalah saluran tersembunyi yang berjalan sepanjang panjang penyemperitan.

Slot ini mengambil bentuk terbalik 't,'Membolehkan kacang atau pengikat T-slot khusus untuk meluncur ke saluran dan mengunci ke tempatnya di mana-mana kedudukan.

Ini membolehkan sambungan dibuat di mana -mana di sepanjang panjang profil tanpa penggerudian atau kimpalan, membentuk asas modularitasnya.

Dimensi slot, Kacang slot & Keserasian pengikat

80 20 Penyemperitan aluminium Profil datang dalam pelbagai siri (Mis., 10 siri, 15 siri, 25siri mm, 40siri mm) yang menentukan dimensi profil keseluruhan dan, secara penting, dimensi T-slot.

• Lebar slot: Diseragamkan untuk setiap siri (Mis., 10 Siri biasanya mempunyai pembukaan slot ~ 0.255 "atau 6mm).
• T-slot kacang: Ini adalah kacang yang direka khas (Mis., drop-in t-nuts, Slide-in t-nuts, Ekonomi T-kacang) yang sesuai dengan t-slot. Sekali bolt diketatkan ke dalam T-kacang, ia berlabuh melawan bahu dalaman slot, mewujudkan sambungan yang kuat.
• Pengikat: Bolt standard (Mis., skru topi kepala soket, skru topi kepala butang) digunakan dengan kacang T-slot. Saiz benang (Mis., 1/4-20, M6, M8) Bergantung pada siri profil dan t-nut.

Ekosistem Aksesori (Kurungan, Gabungan, Panel)

Ekosistem aksesori yang serasi adalah ciri khas 80/20 Penyemperitan aluminium sistem:

• Kurungan: Kurungan sudut, Gussets, dan sendi pivot untuk mencipta kuat, sambungan tegar di pelbagai sudut.
• Menyertai plat: Plat rata yang digunakan untuk menyambungkan profil hujung ke hujung atau bersebelahan.
• Pengikat akhir & Pengikat Anchor: Benarkan sambungan akhir tersembunyi atau kuat.
• Panel Mounts & Gasket: Untuk menggabungkan panel (plastik, kayu, logam) ke dalam bingkai.
• Kaki, Kastor & Levelers.
• Mengendalikan, Engsel & Selak.
  Pelbagai aksesori yang luas ini menjadikannya mudah untuk membina struktur yang sangat berfungsi dan disesuaikan.

5. 80/20 Proses pembuatan penyemperitan

Penciptaan berkualiti tinggi 80 20 Penyemperitan aluminium profil melibatkan proses pembuatan yang tepat.

Penyediaan Billet & Pra-pemanasan

1. Billet aloi aluminium siri 6xxx berkualiti tinggi dipotong dengan panjang yang sesuai.
2. Bilet dipanaskan dalam relau induksi atau ketuhar ke suhu penyemperitan tertentu (Mis., 450-500° C.), menjadikan aluminium mudah.

Reka bentuk mati untuk profil T-slot

Reka bentuk penyemperitan mati adalah penting untuk mencapai geometri T-slot yang tepat dan dimensi profil keseluruhan 80/20 Penyemperitan aluminium.

• Mati diperbuat daripada keluli alat yang keras.
• Untuk profil slot t-slot-terutamanya dalam siri yang lebih besar-manufacturers menggunakan pelbagai bahagian kompleks mati seperti jambatan, Porthole, atau labah -labah mati. Ini mati memecah logam dan kemudian membimbingnya untuk menyertai semula dalam ruang mati, membentuk rongga dalaman dan T-slot.

Tekan jenis dan tekanan biasa

Tekanan penyemperitan hidraulik memaksa billet yang dipanaskan melalui mati.

• Penyemperitan langsung: Kaedah yang paling biasa.
• Tekanan: Boleh berkisar dari ratusan hingga ribuan tan, bergantung pada saiz profil, kerumitan, dan aloi.

Penyejukan, Meluruskan & Langkah peregangan

1. Penyejukan: Sebagai 8020 Penyemperitan aluminium muncul dari mati, ia disejukkan dengan teliti menggunakan udara atau pelepasan air. Kadar penyejukan penting untuk mencapai sifat metalurgi yang dikehendaki untuk suhu T5 atau T6.
2. Peregangan: Selepas penyejukan, extrusions biasanya diregangkan oleh 1-3%. Proses ini meluruskan profil, melegakan tekanan dalaman, dan sedikit dapat meningkatkan sifat mekanikal.
3. Memotong: Pekerja atau sistem automatik meluruskan profil dan kemudian memotongnya ke panjang standard atau adat.

Kawalan kualiti (Toleransi dimensi, Lurus)

Kawalan kualiti yang ketat memastikan bahawa 80/20 Penyemperitan aluminium memenuhi spesifikasi:

• Pemeriksaan dimensi: Menggunakan calipers, mikrometer, dan projektor profil untuk mengesahkan dimensi keratan rentas, Ketepatan t-slot, dan ketebalan dinding.
• Lurus & Twist: Diperiksa terhadap piawaian industri.
• Kemasan permukaan: Diperiksa untuk garis mati, calar, atau ketidaksempurnaan lain.
• Ujian harta mekanikal: Dilakukan secara berkala pada sampel selepas penuaan untuk mengesahkan kekuatan dan kemuluran.

6. Rawatan permukaan & Selesai untuk 80/20 Penyemperitan aluminium

Tawaran pembekal 80/20 Penyemperitan aluminium dalam pelbagai permukaan, dan ia menyokong proses fabrikasi tambahan.

Rawatan permukaan

• Penamat kilang: Semulajadi, kemasan sedikit matte kerana ia datang dari proses penyemperitan.
• Kosongkan anodisasi: Kemasan yang paling biasa untuk 80/20 Penyemperitan aluminium. Ia memberikan tahan lama, tahan kakisan, dan permukaan perak matte yang menyenangkan secara estetika. Anodizing juga meningkatkan kekerasan permukaan.
• Anodizing hitam: Menawarkan anggun, penampilan hitam dengan faedah perlindungan yang sama seperti anodisasi yang jelas. Popular untuk estetika dalam paparan atau jentera tertentu.
• Salutan serbuk: Boleh digunakan untuk keperluan warna tertentu atau rintangan kimia yang dipertingkatkan, walaupun kurang biasa daripada anodisasi untuk profil t-slot standard.

Pemesinan dan fabrikasi

Sementara kelebihan utama 80/20 Penyemperitan aluminium terletak pada boltnya, Perhimpunan bebas kimpalan, Pengguna juga boleh mesinnya untuk memenuhi keperluan tersuai tertentu.

• Memotong panjang: Pemotongan ketepatan adalah standard.
• Penggerudian & Mengetuk lubang: Untuk aksesori pemasangan, sensor, atau komponen tersuai.
• Penggilingan: Untuk membuat potongan tersuai, poket, atau permukaan bersudut.
• Melawan: Untuk pemasangan kepala pengikat.
  Ramai pembekal menawarkan perkhidmatan pemesinan, atau pengguna boleh melakukan operasi ini dengan alat kerja logam standard.

7. Aplikasi 80/20 Penyemperitan aluminium

Modulariti dan kemudahan penggunaan 80/20 Penyemperitan aluminium menjadikannya sesuai untuk pelbagai aplikasi yang sangat pelbagai.

Bingkai automasi & Jentera menjaga

• Membina bingkai yang mantap untuk jentera automatik dan sel robot.
• Mewujudkan penjagaan keselamatan dan kandang di sekitar peralatan, dengan mudah mengintegrasikan panel yang jelas atau dawai.

Ujian lekapan, Stesen kerja & Keranjang ergonomik

• Membina lekapan ujian tersuai untuk r&D dan kawalan kualiti.
• Merancang stesen kerja ergonomik, Jadual perhimpunan, dan rak aliran.
• Membina kereta mudah alih dan penyelesaian pengendalian bahan.

Rak tersuai, Paparan rak & Unsur -unsur seni bina

• Membuat unit rak adat tugas berat untuk kegunaan perindustrian atau komersial.
• Gerai pameran perdagangan bangunan, Memaparkan runcit, dan pameran muzium.
• Memasukkan unsur -unsur seni bina seperti pembahagi bilik atau bingkai hiasan.

Robotik, Sistem penghantar & Makmal Prototaip

• Membina bingkai untuk robot mudah alih dan AGV (Kenderaan berpandu automatik).
• Membina sistem penghantar modular.
• Digunakan secara meluas di makmal universiti, Makerspaces, dan r&D jabatan untuk prototaip pesat dan persediaan eksperimen.
• Projek DIY mulai dari rig simulator ke perabot tersuai.

8. Kelebihan & Batasan 80/20 Penyemperitan

Kelebihan 8020 Penyemperitan aluminium

Perhimpunan cepat & Konfigurasi semula

• Cepat, pemasangan mudah menggunakan alat tangan yang mudah. Tiada kimpalan atau buruh khusus diperlukan.
• Sangat boleh dikonfigurasikan. Struktur boleh diubah suai dengan mudah, berkembang, atau dibongkar dan digunakan semula.

Rintangan kakisan & Kekuatan ringan

• Rintangan kakisan semulajadi yang sangat baik, dipertingkatkan selanjutnya dengan anodisasi.
• Nisbah kekuatan-ke-berat yang tinggi, Membuat struktur mudah dikendalikan dan mengurangkan beban keseluruhan.

Perbandingan kos vs. Bingkai keluli yang dikimpal

• Manakala kos bahan per unit panjang mungkin lebih tinggi daripada keluli, 80/20 Penyemperitan aluminium Selalunya mengakibatkan kos projek keseluruhan yang lebih rendah disebabkan oleh tenaga kerja yang dikurangkan dengan ketara untuk reka bentuk, fabrikasi, dan perhimpunan. Tiada lukisan biasanya diperlukan.

Batasan 8020 Penyemperitan aluminium

Batasan dalam persekitaran suhu tinggi atau tinggi getaran

• Aloi aluminium kehilangan kekuatan pada suhu tinggi (biasanya melebihi 150-200 ° C.).
• Persekitaran getaran tinggi boleh menyebabkan sambungan bolted dalam sistem t-slot untuk melonggarkan dari masa ke masa, Oleh itu, menggunakan pengikat pengikat atau sebatian pengunci benang adalah penting untuk mengekalkan kestabilan. Struktur yang dikimpal pada umumnya lebih baik untuk getaran yang melampau.
• Kekakuan boleh lebih rendah daripada bingkai keluli yang setara, yang mungkin menjadi faktor dalam aplikasi ketepatan yang sangat tinggi atau panjang, Rentang yang tidak disokong.

9. Perbandingan dengan sistem pembingkaian lain

• 80/20 Penyemperitan aluminium: Reka bentuk yang lebih cepat untuk membina, boleh dikonfigurasikan, Tiada penamat yang diperlukan, perhimpunan bersih.
• Keluli dikimpal: Kekuatan dan kekuatan yang berpotensi lebih tinggi untuk saiz yang diberikan, Lebih baik untuk getaran yang melampau, Selalunya kos bahan yang lebih rendah tetapi kos buruh/fabrikasi yang lebih tinggi.
• Sudut/saluran: Memerlukan penggerudian dan bolting atau kimpalan untuk semua sambungan, Kurang boleh disesuaikan.
• Sistem komposit: Boleh menawarkan faedah tidak konduktif atau kakisan dalam persekitaran kimia tertentu, kadang -kadang lebih ringan.

10. Kemampanan & Kitar semula 80/20 Penyemperitan aluminium

Kitar semula aluminium 6000 siri

Aluminium, termasuk aloi 6000 siri yang digunakan untuk 80/20 Penyemperitan aluminium, sangat boleh dikitar semula.

Ia boleh dikitar semula berulang kali tanpa kehilangan kualiti yang ketara, memerlukan hanya kira -kira 5% tenaga yang diperlukan untuk menghasilkan aluminium utama.

Penjimatan tenaga kitaran hayat

Sifat ringan aluminium menyumbang kepada penjimatan tenaga dalam pengangkutan jika produk akhir mudah alih.

Kemudahan pembongkaran juga menggalakkan penggunaan semula pelupusan.

Pembongkaran akhir hayat & Menggunakan semula

80/20 Penyemperitan aluminium Bingkai dapat dengan mudah dibongkar pada akhir hayat perkhidmatan mereka.

Komponen sering boleh digunakan semula untuk projek baru, atau aluminium dapat dikitar semula dengan cekap.

11. Kelebihan membekalkan 80 20 Penyemperitan aluminium

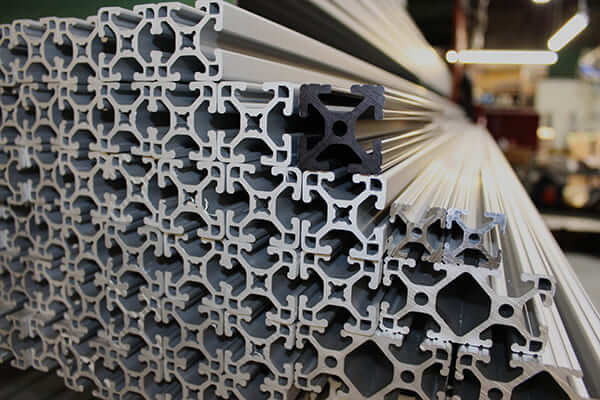

Langhe menawarkan ketepatan -machined 8020 extrusions dengan panjang adat, disokong oleh ISO 9001 pensijilan.

Keupayaan anodisasi dan fabrikasi kami memendekkan masa ke 5-7 hari perniagaan.

Sokongan Teknikal membimbing anda dari model CAD ke bingkai selesai.

• Inventori luas pelbagai 80/20 siri dan siri profil yang serasi.
• Perkhidmatan pemotongan dan pemesinan ketepatan untuk penyelesaian yang disesuaikan.
• Harga yang kompetitif dan masa memimpin pantas.
• Sokongan teknikal dan bantuan reka bentuk yang berpengetahuan.
• Komitmen terhadap kawalan kualiti dan pematuhan kepada standard industri.
• Pelbagai pengikat yang serasi, kurungan, dan aksesori.
• Pengalaman dalam membekalkan pelbagai industri dengan 80/20 Penyelesaian Penyemperitan Aluminium.

12. Kesimpulan

80 20 Penyemperitan aluminium dan sistem pembingkaian T-slot yang serupa secara asasnya mengubah landskap reka bentuk dan automasi struktur tersuai.

Modulariti mereka yang tiada tandingannya, kemudahan perhimpunan, Kekuatan yang kuat, dan ekosistem aksesori yang luas menyediakan toolkit yang kuat untuk inovasi di seluruh industri yang banyak.

Dari projek DIY yang mudah ke jentera perindustrian yang kompleks, 80/20 Penyemperitan aluminium menawarkan pantas, fleksibel, dan penyelesaian kos efektif.

Dengan memahami sifatnya, proses pembuatan, dan kekuatan aplikasi, Pengguna dapat memanfaatkan teknologi serba boleh dengan berkesan untuk membawa reka bentuk mereka ke kehidupan dengan cekap dan berkesan.
